同軸ケーブル

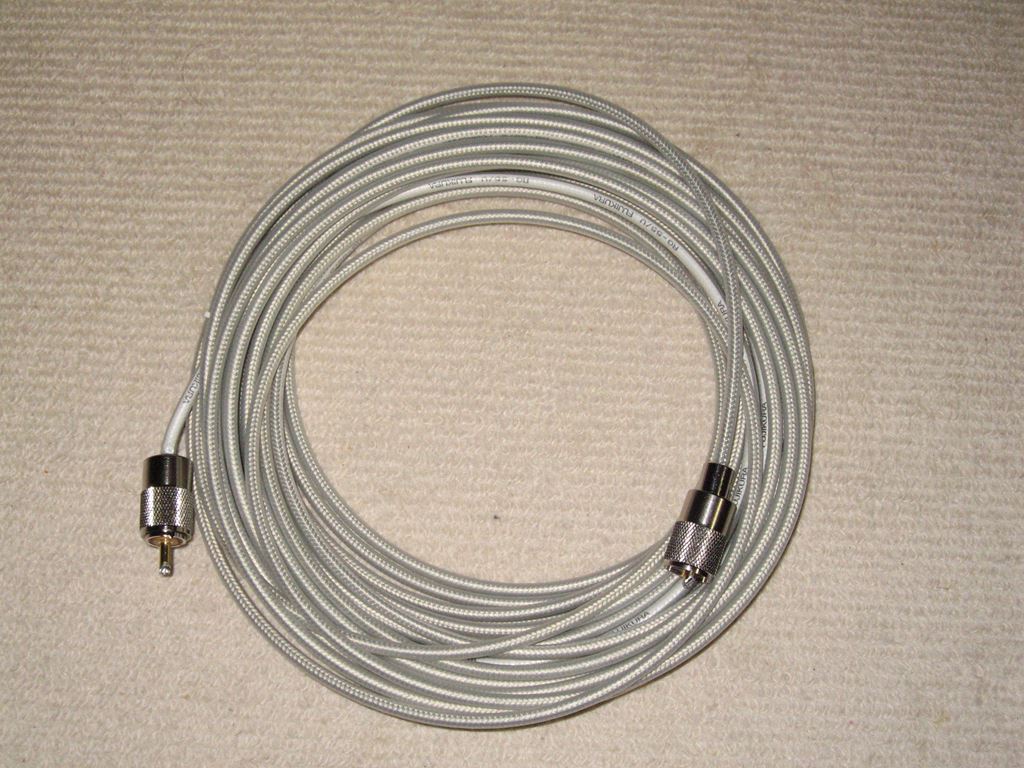

 お友達のO氏から送っていただきました。
ま、お友達からすると、わたしもO氏なんですけど....

R




 モノは、このときこのとき見せていただいて分かっていました。

 このケーブルにコネクタを付ける訳なんですけど、いつものように
作業行程を絵に収めるのを忘れていまいました。


 で、無事作業を終えることができました。
L

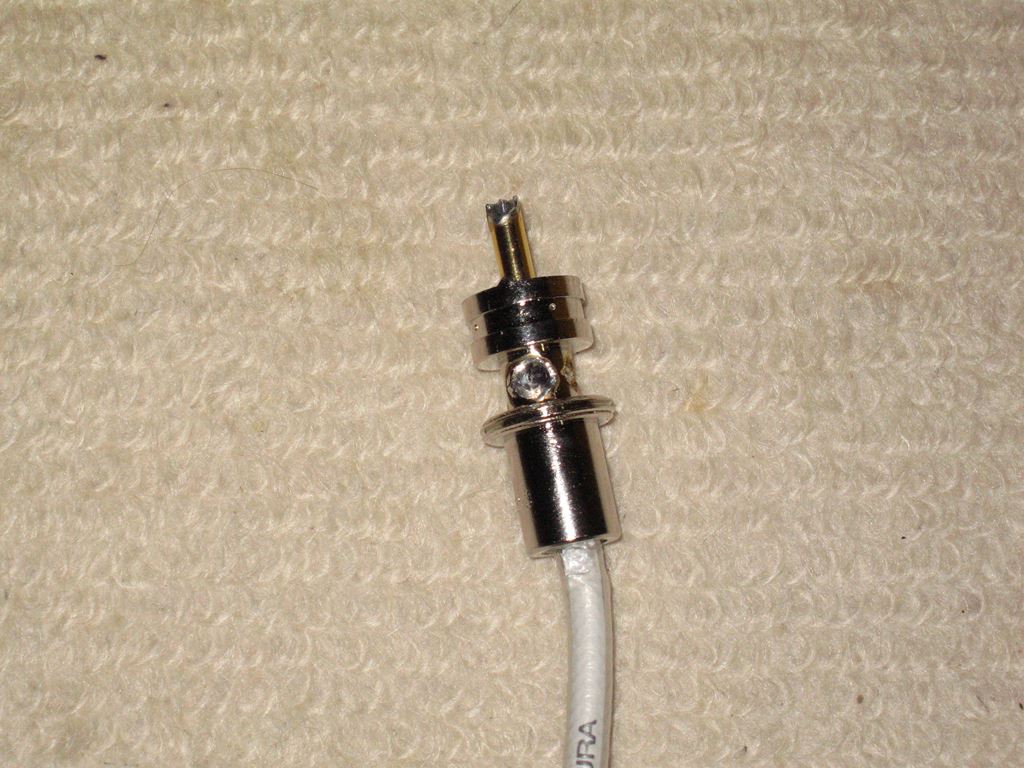

 コネクタの半田付けはこんな感じ。
M


 このたび、RG-55/Uについて気づいたこと。
ヽ杏導体を剥がしたら、また外部導体が残っていた。
 2重外部導体だったのね。
△茲知らないモノだったので、ここを参考にさせてもらいました。
 特性インピーダンスは53Ωということも学習しました。



jr3eoi at 16:15│Comments(2)TrackBack(0) RADIO

トラックバックURL

この記事へのコメント

1. Posted by jf3ipr   March 18, 2013 21:58
これって良く知られているRG-58Uよりちょっとだけ
減衰が小さいだけなんですね。重さを重視するなら58Uの方がいいかも。
2個目のコネクタ付けるとき外枠を通し忘れ、なんて失敗しませんでした?
私は何回もやらかしたことあります。
2. Posted by jr3eoi   March 18, 2013 22:21
 ケーブルはとぐろを巻いていましたので、
外枠は最初の1個目から通していました。
もちろん2個目も同様に通していました。

 歳も歳ですから、そういうのは何度も
失敗を繰り返していますので、ここに至っ
てはなくなっています。

 重さの加減は外部導体が2重だから
ですね。弾力があったのもそういう
ところからのことなのでしょう。
